概述

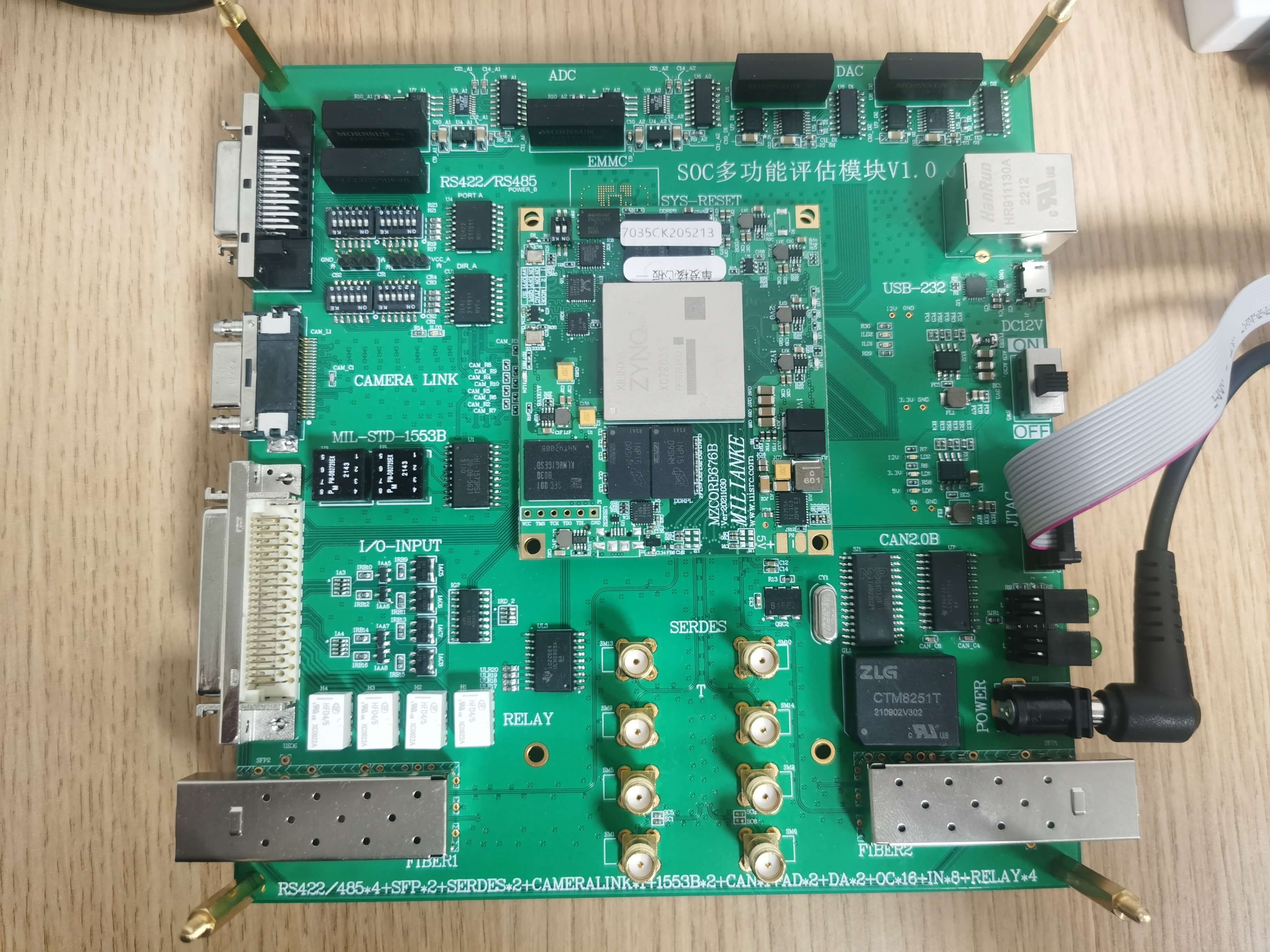

· 基于Xilinx可編程SOC，外圍設計豐富的工業接口，實現嵌入式多功能實驗平台
· 采用直流12V供電，體積小方便攜帶，在一(yī / yì ／yí)台設備上可實現包括FPGA、ARM、
數據采集、模拟量輸出、高/低速通信各類開發實驗，可用于企業培訓、高校教學實驗、
企業技術開發快速評估
· 該模塊結合了(le／liǎo)企業和(hé / huò)學校雙方面的需求和(hé / huò)經驗，提供豐富的實驗例程和(hé / huò)全面的硬件接口
目前應用于企業内部培訓，市場推廣（快速開發後交用戶預先試驗）哈爾濱工業大學和(hé / huò)
哈爾濱工程大學的研究生教學實驗
功能
· Xilinx可編程SOC核心電路
· 大容量EMMC存儲、串行FLASH存儲
· RS232/RS422/RS485通信、百/千兆以太網通信、Cameralink通信、LVDS通信、CAN總線通信、航電1553B通信
· 高精度AD采集、可編程電壓及波形輸出、數字量輸入采集、數字量輸出
· 繼電器控制、光纖通信（Aurora、SRIO、千/萬兆以太網）、Serdes高速通信接口
| 參數名稱 | 參數詳細 |
|---|---|
| SOC型号 | XC7Z035FFG676-21 |
| ARM參數 | Cortex-A9 雙核主頻 800M |
| 架構 | Kintex7 |
| 速度等級 | -2 |
| 邏輯單元(Logic Cells) | 275K |
| 查找表(LUTs) | 171900 |
| Block RAM(#36kb Blocks) | 17.6b |
| DSP(DSP slices) | 900 |
| 觸發器 (Elip-flops) | 343800 |
| XADC | 1路(和(hé / huò) GPIO複用) |
| GTX | 8對 |
| 電源 | 底闆12V輸入 核心闆1.0V電源最大輸出 30A |
| PS DDR | DDR3L 1GB 1066MHZ*32bits |
| PL DDR | DDR3L 1GB 1600MHZ*32bits |
| EMMC | PS端8GB |
| FLASH | 256Mbit OSPI-Flash |
| PS晶振 | 33.3333MHZ(核心模塊 核心模塊 上) |
| PL晶振 | 100MHZ(核心模塊上) |
| 千兆以太網 | PS 端 1路千兆以太網 RJ45接口 |
| USB 串門 | 1路 USB 轉串口，MicroUSB接口 |
| JTAG接口 | 1路，使用下載器進行調試下載 |
| 422接口 | 4通道全雙工采用L422-E接口芯片，自帶磁偶隔離，最大速率25Mbps |
| 485接口 | 4通道半雙工采用IL422-E接口芯片，自帶磁偶隔離，最大速率25Mbps |
| IO接口 | 8輸入16輸出，光耦隔離，寬輸入範圍: 輸入範圍5~28V，輸出提供OC門，可外接母線電源 |
| cameralink接口 | 1路cameralink-base接口，支持28bit雙向數據傳輸，自定義IP核，可靈活配置 |
| SFP接口 | 2 路 SFP+接口，單路最大支持10.3125Gbps |
| AD接口 | 2路隔離AD采集通道，接口芯片LTC2328，SPI接口，采樣率: 1MH 分辨率:16位 電源電壓: 5V，前端調理電路輸入範圍+50V |
| DA接口 | 2路隔離DA輸出通道，接口芯片DAC8871，SPI接口 分辨率:16位 穩定時間: us INL/DNL: 1LSB;0.25LSB 輸出範圍+15V |
| 繼電器 | 4路，達林頓驅動，控制關斷與閉合，帶載能力3A |
| CAN | 1路CAN總線通信，接口芯片SJA1000T，兼容CAN2.0B和(hé / huò)CAN2.0A标準，支持正常收發、單一(yī / yì ／yí)監聽、自檢工作 |
| 1553B | 1路1553B通信，雙通道冗餘備份，接口芯片HI1573，自定義接口IP核 |
| SERDES接口 | SMA接口形式，4路收發，單路最大速率10.3125Gbps |
| 名稱 | 發布時間 | 下載 |
|---|
提供測試産品及定制化應用解決方案
