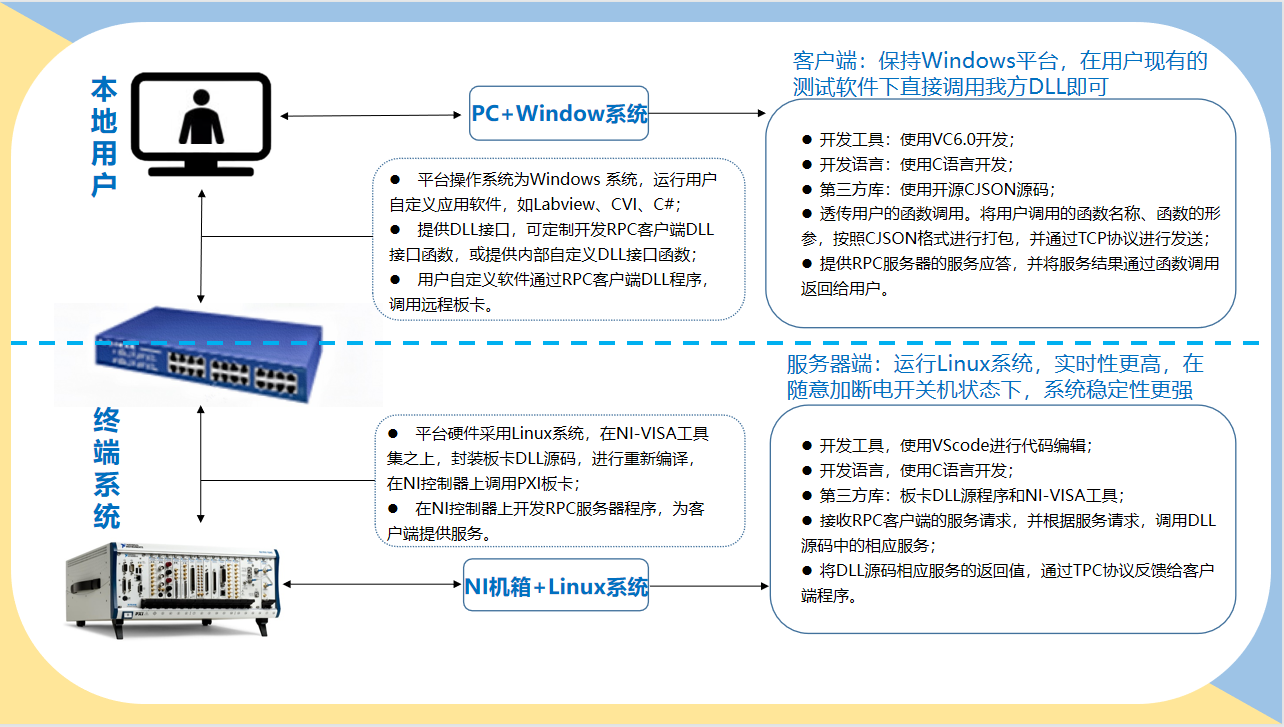

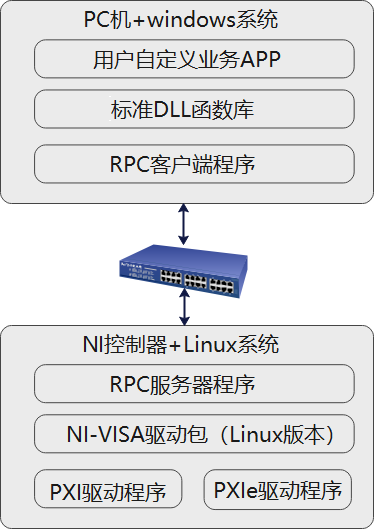

系統架構圖如下，整個系統由兩大部分組成，客戶端部分采用PC機+Windows系統平台架構，

測試系統部分采用NI控制器+Linux系統平台架構，兩大系統通過網線相連。

客戶端平台部署Windows 操作環境，運行用戶自定義應用軟件，如Labview、CVI、C#；提供DLL接口，

可定制開發RPC客戶端DLL接口函數，或提供内部自定義DLL接口函數；用戶自定義軟件通過RPC客戶端DLL程序，遠程調用測試系統。

PXI測試系統部署Linux操作環境，在NI-VISA工具集之上，封裝闆卡DLL源碼，進行重新編譯。

在NI控制器上開發RPC服務器程序，爲(wéi / wèi)客戶端提供服務響應。提供DLL接口與用戶原版Windows闆卡DLL函數接口完全一(yī / yì ／yí)緻，替換DLL即可實現網絡訪問PXI測試系統。
